轨道车辆防火测试标准 DIN 5510-2:2009-05 / DIN 5510-2

标准名称---德国轨道车辆防火测试标准 DIN 5510-2:2009-05 / DIN 5510-2

DIN 5510-2:2009-05: preventive fire protect in railway vehicle parts 2: Fire behaviour and fireside effects of material and parts-Classification, requirements and test methods.

DIN 5510-2:2009-05:铁路车辆防止燃烧－第2部分：材料和构件的燃烧特性和燃烧并发现象-分类、要求和测试方法

生效日期:本标准自2009年5月1日开始生效

引入期:自2012年5月1日起，2009年5月1日之后研发的车辆必须遵循本标准。

过渡期:*晚自2014年5月1日起，仍只可供应符合本标准的车辆。

2.标准适用范围—DIN 5510-2:2009-05轨道车辆材料防火测试

本标准适用于轨道车辆，这些车辆属于铁路建设和运营规定（EBO）、窄轨铁路建设和运营规定（ESBO）、磁悬浮铁路建设和运营规定（MbBO）以及有轨电车建设和运营规定（BOSstrab）的有效范围。本标准已规定了如下目标：

--燃烧特性和燃烧偶发现象的分类，

--对此必要的测试方法

--为了预防火灾，对制造车辆所用材料及构件的燃烧特性和燃烧并发现象的必要要求。

3.标准概述—DIN 5510-2:2009-05轨道车辆材料防火测试

为了对材料和构件的燃烧特性和燃烧并发现象（烟雾形成、熔滴特性）进行分类，从而产生了易燃性、冒烟和熔滴等级并以允许曝光时间的形式确定毒性指数。

这些等级用来确定对制造车辆所用材料和构件的易燃性和燃烧并发现象的要求。

4.DIN 5510-2 德国机车防火测试主要关注如下方面：

4.1燃烧等级测试

(1) S1燃烧等级测试--（拉手、扶手等）小部件

测试方法: DIN 53438-1、DIN 53438-2、DIN 53438-3

等级评定: 从喷灯火焰击中点开始测量，小元件上形成的焰峰不超过15cm

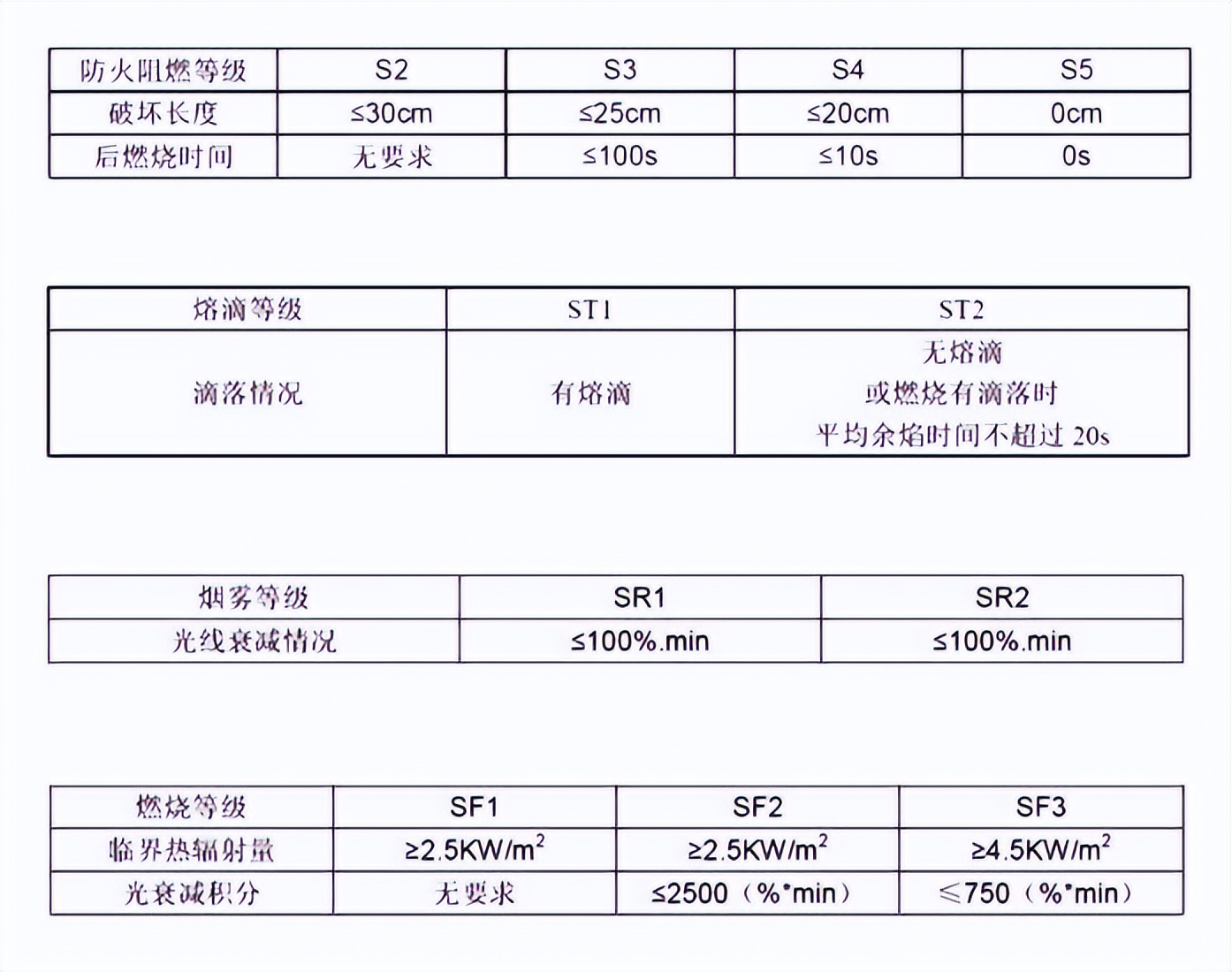

(2) S2-S5燃烧等级测试—一般机车材测试

测试方法: DIN 54837 –铁路车辆用材料和构件—燃烧特性测试确定

等级评定: S2-S5，ST1-ST2，SR1-SR2)

(4)电线电缆DIN5510-2等级测试

测试方法:

DIN EN 60332-1-2 单根电缆垂直火焰燃烧测试

DIN EN 50266-2-4 / DIN EN 50266-2-5 多根成束垂直火焰燃烧测试

DIN EN 61034-1 / DIN EN 61034-2 烟密度测试

(5)座椅燃烧等级测试

测试方法: DIN EN 1201-1和DIN EN 1201-2

(6)电子元器件防火等级测试

测试方法: DIN EN ISO 4589-2 或者DIN EN 60695-11-10

等级评定: 氧指数OI≥28% 或者30%

4.2毒性测试

测试方法:

DIN EN ISO 5659-2

DIN EN 50305 Se 9.2

等级评定: FED(tzul)≤1或者CIT≤10

4.3烟的发展等级测试:

进行燃烧试验时, 如果燃烧等级为S2-S5, 还需进行烟的发展等级测试.

测试方法: DIN 54837

等级评定: 未达到SR1，SR1、SR2

未达到SR1: ＞100(%*min)；SR1: ≤100(%*min)；SR2: ≤50(%*min)

4.4熔滴等级测试:

在根据DIN 54837进行试验时，需要确认材料会不会产生熔滴滴落现象。

测试方法: DIN 54837

等级评定: ST1-ST2

ST1: 产生熔滴，ST2: 未产生熔滴或者熔滴不滴落。

4.5主要测试项目及标准

可燃性分类：S1-S5，SF1-SF3

烟的发展分类：SR1-SR2

烟的分类：ST1-ST2

烟雾毒性测试：EN 5659-2

电线电缆多根垂直火焰燃烧:DIN 50266-2-4 / DIN50266-2-5

电线电缆多根垂直火焰燃烧: DIN EN 60332-2-24 / DIN EN 60332-2-25

电线电缆烟雾浓度:DIN EN 61034-2

电线电缆单根垂直火焰燃烧:DIN EN 60332-1-2

电线电缆燃烧产生气体的酸度测试: DIN EN 50567-2-1 / DIN EN 50267-2-2 / DIN EN 50267-2-3

电线电缆套管测试: DIN EN 60684-2

5.DIN 5510-2:2009-05机车防火测试主要测试标准：

德国机车防火测试

DIN 5510-1 铁路车辆预防燃烧、燃烧保护等级、燃烧防护技术措施和说明

DIN 5510-2 铁路车辆的防火保护—分类、要求和测试方法

DIN 5510-4 铁路车辆预防燃烧：车辆结构设计；安全技术要求

DIN 53438-1 可燃材料试验—燃烧器的燃烧特性；一般参数

DIN 53438-2 可燃材料试验—燃烧器的燃烧特性—边缘燃烧

DIN 53438-3 可燃材料试验—燃烧器的燃烧特性—平面燃烧

DIN 54332 织物试验—测定织物燃烧特性

DIN 54333-1 织物试验—燃烧特性测定；水准方法；边缘燃烧

DIN 54341 铁路车辆座椅试验—用纸垫测定燃烧特性

DIN 54837 铁路车辆用材料和小构件试验—测定气体燃烧器的燃烧特性

ISO 9239-1 地板防火性能测试-第1部分:辐射热源的燃烧性能的测试

EN 5659-2 烟密度及毒性测试

DIN EN 50266-2-4 电线电缆多根成束垂直燃烧测试（电缆直径≥12mm）

DIN EN 50266-2-5 电线电缆多根成束垂直燃烧测试（电缆直径＜12mm）

DIN EN 61034-2 电线电缆烟密度测试

DIN EN 60332-1-2 电线电缆单根垂直火焰燃烧

DIN EN 60332-3-24 电线电缆多根成束垂直火焰燃烧测试

DIN EN 60332-3-25 电线电缆多根成束垂直火焰燃烧测试

DIN 66082 织物产品燃烧特性—幕布材料和窗帘材料

DIN 66084 枕垫复合材料燃烧特性测定

BOStrab 有轨电车建造和运行规定

EBO 铁路建造和运行规定

6.DIN 5510-2 / DIN 5510轨道车辆材料如下

橡胶产品、密封条

天花板、吊顶、吊顶覆盖物

墙体、墙体覆盖物

纺织品、无纺布、窗帘、遮阳产品

座椅、座椅装饰

地板（PVC、橡胶、铝蜂窝板等）地面材料

发泡材料（海绵、三聚氰胺泡沫）

粉末涂料、胶粘剂、颜料、光油

玻璃钢复合材料、SMC片材

防火胶水

门、窗及门窗框架

扶手、拉手、头枕、可折叠护套、小开关等小部件

连接器、连接设备

加热管、冷却管、波纹管、空调管

其它机车材料
